第一部分：什么是流程图？

1.定义

那什么是流程图呢？说文解字是一种了解定义的好方法。流程图=流程+图，如下图： **流程：Flow,是指特定主体为了满足特定需求而进行的有特定逻辑关系的一系列操作过程，流程是自然而然就存在的。但是它可以不规范，可以不固定，可以充满问题。所以就会造成看似没有流程。前不久，团队每个人对接一个业务团队去调研流程，反馈给我的流程有一些缺失。询问时，负责人反馈给我的答复是：这一块业务他们没有流程。其实严格意义上讲，业务已经开展，不可能没有流程，只是说没有固定的流程或者你调研的对象也讲不清楚。

**图：Chart 或者 Diagram, 是将基本固化有一定规律的流程进行显性化和书面化，从而有利于传播与沉淀、流程重组参考。

只要有事情和任务，流程就会有，但是并不是所有的流程都适合用流程图的方式去表现，适合用流程图去表现的流程是一定程度固定的有规律可循的，流程中的关键环节不会朝令夕改的。

2. 流程图与其他图表的对比

工作中我们还用到或听到很多其他类型的图表，比如交互设计师们经常说的线框图(Wireframes)，信息架构图或站点地图(Site Map)，，开发工程师们经常说的用例图(Use Case)或E-R图。这些不同的图表要表达的内容有何种差异呢？简单做个对比，如图：如果要串到某一个项目来说，可以理解成：

用例图（Use Case）：表现了一个角色在系统里要完成的活动是什么，比如用户这个角色与ATM取款机的交互过程中，用户需要完成的活动有存钱，取钱，查询等。而存钱这个活动再可以进一步细分为插卡，输入密码，输入金额，ATM吐钞，用户收款，退卡等活动。用例图可以不考虑用户动作的前后次序，而仅仅提取一些关键的动宾短语，映射出系统应该满足的功能点。常用用例图的人是产品经理和开发工程师。
流程图：则表示用户每一个活动的前后次序，比如用户必须要先插入银行卡，才能够输入密码，且流程图必须直接表现出各种异常判断，比如当密码错误时，出现什么提示，密码输入错误超过多少次时，出现什么提示和动作。常用流程图的人是产品经理，设计师，或者任何需要讲述业务如何运作的人。
信息架构图：站点地图(Site Map)：表现为了做一个这样的系统，功能与内容的展现层次是什么，比如用户一进去后，欢迎页面的导航如何设计，是否直接出现取款，存款，查询，或者还有别的导航？常用信息架构图的是设计师。但是常用组织架构图的是HR。
线框图（Wireframe）：将具体每个界面的内容布局和权重表达出来，且标注出一些交互细节的设计，比如当密码错误后，如何提示下一步动作。常用线框图的人是设计师。
实体关系图（E-R图）：则是数据库架构的工作，表示一个业务系统或场景中的实体时间的关系，比如储户与银行卡的关系是归属1对多，通过开卡事件产生关联。一般来讲，用矩形来表示实体，椭圆标识这个实体的属性，比如储户这个实体的属性有：姓，名，手机号码，住址等。而银行卡的属性有：开户行，开户名称，银行卡号等。
时序图（Sequence Diagram）：又名序列图、循序图，是一种UML交互图。它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。它可以表示用例的行为顺序，当执行一个用例行为时，其中的每条消息对应一个类操作或状态机中引起转换的触发事件。

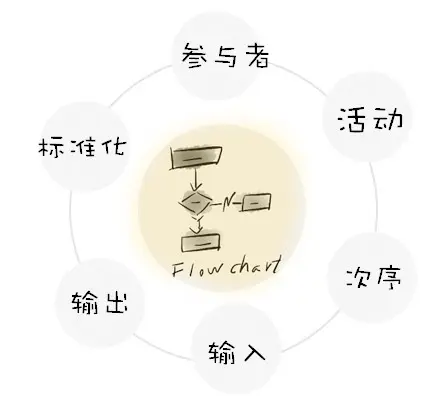

那么流程图要体现出他的差异定义，要素是什么？总结出了流程图的6大要素：

参与者：谁在这个流程中？可以是系统，可以是个打印机，更多的指什么角色——一般是有某种工种的人。比如客服同时有小A和小B两人，但是若他们的工作性质完全一样，那么在流程图里只需要写一个客服角色就可以了。
活动：做了什么事，比如点餐，结帐等活动。
次序：这些事情发生的前后顺序如何，哪个任务是其他任务的前置条件？比如客人不结帐，就不会产生送他优惠卡的活动。
输入：每项活动开始取决于什么样的输入物或数据，比如做饭的师傅开始做菜时，需要拿到具体的点菜单。
输出：每项活动结束后，会输入什么样的文档或数据传递给下一方，比如师傅做好菜后，如何让负责传菜的人知道菜已经做好？
标准化：采用一套标准化的符号用以传递你的流程图，从而使受众更快明白。

关于流程图的标准化，并不是强制的，事实上，我们见过很多种类的流程图，只要能够传递明白任务和次序其实已经归类于流程图了。

第二部分：流程图的分类

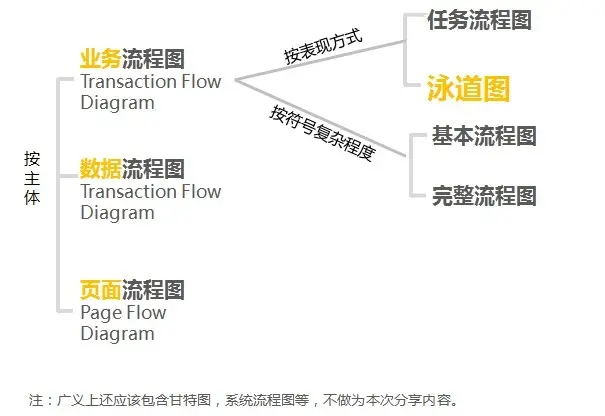

常见的流程图有业务流程图（Transaction Flow）, 页面流程图（Page Flow）。

在工作中，作为UED，你可能会发现PD经常谈的是业务流程，而作为交互设计师，我们更多产出的是页面流程图。页面流程图和业务流程图到底有什么关系呢？先有谁，其次再有谁呢？

主要明白从战略、战术、业务流程图到页面流程图的关系：

先是有一个业务需求和业务目标，也即我们的愿景是什么？（战略）
然后就诞生了我们需要分解出什么样的任务，如何执行战术？（战术）
然后就诞生了需要架构什么部门，岗位去分工协作？（组织架构）
然后就诞生了不同的部门在协作完成某件任务时的业务流程？（业务流程）
业务流程基本稳定后，往往会考虑优化效率，所以会诞生出系统来支持流程，减少人肉环节，促进数据采集（系统愿景）
为了设计这个系统，PD需要思考什么功能能够取代某个环节的人肉工作（功能需求，系统流程）
不管是怎么样的功能最终都会以界面的方式呈现，设计师们会关注用户在系统里的任务流，行为路径，让用户完成任务更加高效愉悦。（页面流程）

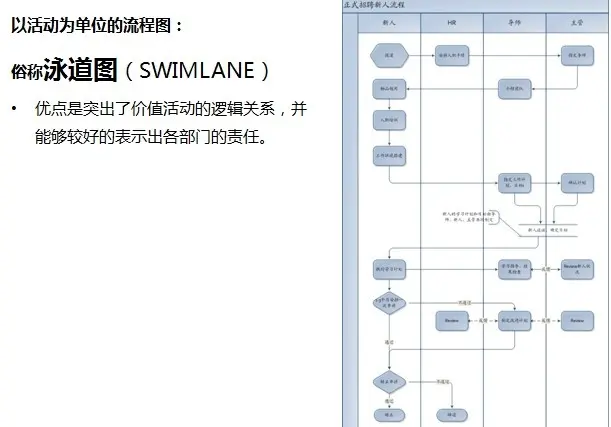

当然，除了业务流程，系统流程，页面流程，还有数据流程被人关注。我们平时工作中，还会经常听人谈到泳道图、任务流程图等等概念，相互之前关系：在工作中，我们经常能够看到两种业务流程图，从表现形式来看，一种很好区分，俗称为“泳道图”的它，在样子上也确实像个泳道，可以有横向的泳道，也会有纵向的泳道。泳道图在某些文档里会被称为“以活动为单位的流程图”，浮在泳道中的都是一个个活动。

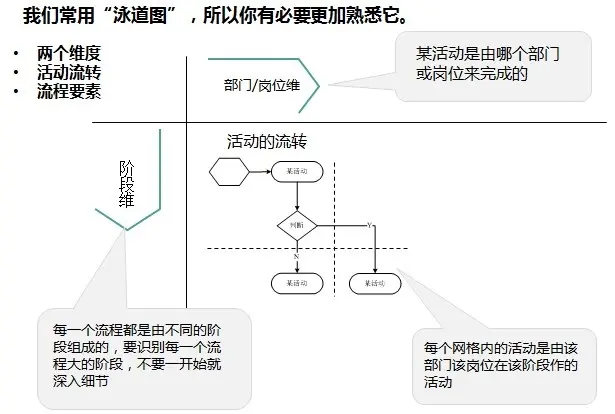

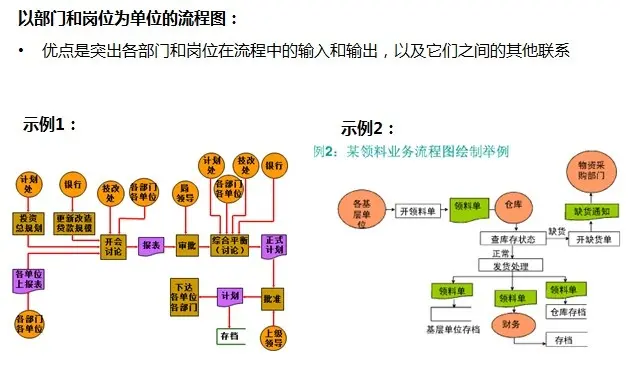

另外一种类型是以部门和岗位为单位的流程图，下图中的圆形就代表一个个部门或岗位。矩形代表活动。这种流程图关注事情如何完成的逻辑，但是在体现各个部门的责任上比较弱。如果是某个岗位的人来看，很难像泳道图那样一眼就能看到自己部门的职责和任务。所以现在用得比较少。再回过头来说泳道图，泳道图有几个关键点：两大维度，活动流转，流程要素。

第三部分：为什么需要业务流程图

流程图可以提供一种简单扼要的“缩略俯瞰图”，帮助观众快速了解业务如何运转。它包含了几个关键词：谁，什么时候，在什么条件下，做了什么事情，输入什么，输出什么，输出给谁……

与系统流程不同，业务流程更关注于业务本身如何运作，讲的是业务故事，包含的是业务规则。而系统流程则是满足业务流程，实现部分流程或全部流程的信息化和系统化。

所以业务流程是所有环节的前置条件——软件需求分析，信息系统建设也会先进行业务流程的梳理。

第四部分：如何绘制业务流程图

1. 业务流程图的“烹饪三部曲”

在绘制业务流程图前，思考如何精美、如何交互以及使用什么工具，都不应该是重点。

真正重点的是将业务流程图的关键要素给搜集一番。请试图回答清楚以下几个问题，否则不要开始绘制流程图：

整个流程的起始点是什么？整个流程的终结点是什么？
在整个流程中，涉及到的角色都是谁？
在整个流程中，都需要做什么事情？（可是是一个会议，可以是一个任务）
这些会议和任务是可选还是必选的？
分别产出什么文档？这有点像一个头脑风暴，能够帮助你将所需用到的原材料获取到，有了这些“米”和“水”，那就不愁去如何烹饪了。项目中的各种活动节点有更宽泛的可配置性，任务A和任务B是否并行，还是串行，如果项目组成员达成共识，是可以调整，并且多做尝试的。所以可以用集思广益的做法去头脑风暴出一个暂定比较合理的流程。而业务流程图的梳理，有两种:

一种是基于现实发生的业务流程如实反映。这显然不是你一个团队能够YY的结果。更需要走到现实环境中，去调研，去梳理，去确认。
另一种是基于流程优化的方案，当你已经掌握了目前的流程现实如何运作时，基于分析，讨论，能够判断出流程中不合理的地方，给出一个更完善或者有更效率、成本更低的新的流程出来——或许你要求增加一个部门，或者你需要删减一个环节，或者中间的若干步使用新开发的系统去取代。

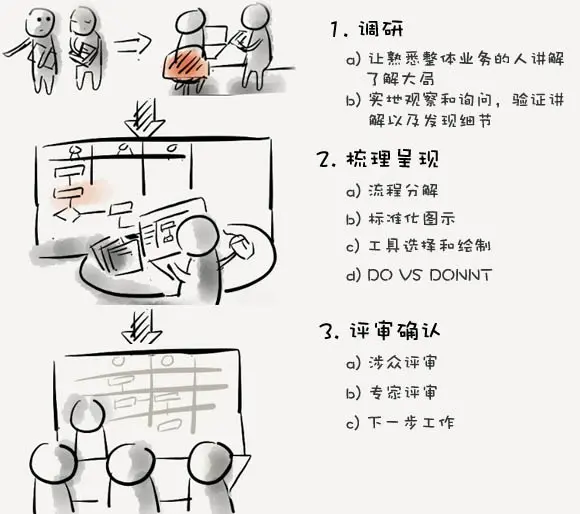

总之，大多数时候，你要想做第二种流程图，必然要先将第一种给梳理出来。所以，第一种如实反映的流程图是躲不过的。既然如此，基于YY或者头脑风暴是不现实的。我们需要走到前线去，掌握现实中业务是如何运作的。而且很多时候，越细节越好。具体做法三部曲：

1. 调研：问正确的问题，多问问题，多问几个人

除了在本部分开始的那几个问题要顾及到，其实调研过程解决的仍然是who，what，why，how，以及where的问题：谁，在什么情况下，做了什么事情，这个事情需要什么前置条件，又输出了什么，这个事情在哪里完成的？搞明白这几个问题，我们的调研就可以圆满完成了。

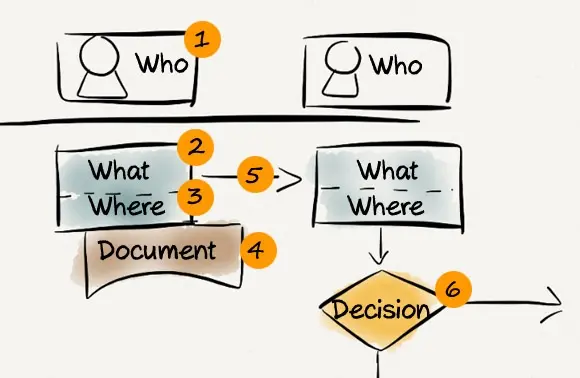

流程图的表现，要回答这几个问题：

Who——谁？部门，角色，岗位
What——什么事情？
Where——在哪里做的？在我梳理的业务流程图上，where更多表示是文档还是各种系统，用来表示信息化的程度。比如当我们梳理中发现，有一项登记，是用excel而不是业务系统来进行的，那么在这里的where就可以表示为：excel文档。
Document——那产生的这份文档叫什么名字？也写出来，代表有文件的传递，而以后要进行信息化的话，此份人肉文档也是需要被消除而被系统取代的。（相反，如果这项工作是在某个系统里操作的，where就可以写成“人事系统”，文档可以继续存在，即该系统中的表单名称：“员工登记表单”）
Condition——条件。在这种条件下，下一个活动还能够继续，即用逻辑链接线的方式来表示一项活动的输入和输出，指向某个活动的箭头就表示此活动的前置输入条件。
Dicision——决策。有些活动会产生一个条件判断，根据不同的判断结果从而走不同的分支流程。比如输入员工信息的时候，可以根据员工之前是否就职过，选择不同的流程，对于已经就职过的，选用之前的工号而不用生成新的工号。

举个案例（如果不太恰当，请意会）。假设你受命要调研两家餐饮店的业务流程，目的是给他们提供性价比最高的点餐系统。

在调研中：

你首先可以要求精通业务流程的人给你系统讲解一遍。
调研具体操作的人，来验证他给你讲解的是否全面和偏差。
实地观察和记录（花点时间走遍业务流程）

三种方式相互结合使用。第一种方法可以让你首先建立一个系统观，了解大体枝干，但是很难切入到可能会出现问题的细节。第二种方法太依赖于问题的质量以及问问题的场景。有很多结论的不正确其实是因为问错了人或者问问题的方法不对。那么就需要借助第三种，在观察中再进行验证。

2. 梳理并呈现

你的调研和观察使你拥有了“烹饪”所需的原材料。

角色：部门、岗位或人活动：做了什么事情次序：做这些事情的次序如何规则：什么情况下到什么事情流程图要素图如下：

接下来的任务是不是很简单，对，就像填空题一样简单。将活动/事件按照一定的规则填到由部门和时间两条维度决定的框框里。

这个阶段是paper work，你需要将调研阶段收集到的原材料用更直观明了的方式呈现出来。从而能够更好进行评审和确认。也为以后的流程评审和优化做准备。

在刚开始，笔和纸的原始搭配仍然是最好的起步工具。你可以暂时忽略掉美观或者可复用的因素。但是当你对要呈现的流程已经有足够的信心时，就可以借助软件工具了。

（1）复杂流程的分解

不可能将所有的活动都放到一张图里呈现。

“业务流程是有层次性的，这种层次体现在由上至下、由整体到部分、由宏观到微观、由抽象到具体的逻辑关系。这样一个层次关系符合人们的思维习惯，有利于企业业务模型的建立企业部门之间的层次关系表。一般来说，我们可以先建立主要业务流程的总体运行过程（其中包括了整个企业的大的战略），然后对其中的每项活动进行细化，落实到各个部门的业务过程，建立相对独立的子业务流程以及为其服务的辅助业务流程。”——引自《百度百科》业务流程词条

首先，明确你要梳理的业务流程的范围——用大的粗略的关键节点，讲清楚这个业务流程范围中的故事，就是顶层业务流程图。你的顶层业务流程图是业务全局故事的简单表达，但是请注意这里的业务全局不见得是公司整体的业务全局，而是你界定好的业务范围。

其次，先从顶层的业务流程分解开始，由粗至细。顶层业务流程图的梳理原则：

界定范围内的业务全局故事。
包含该范围内的关键节点。并且，当被质疑说某某环节怎么不存在时，自己要清楚它在下一层分解中应该被包含在那个关键节点中。比如，赠送10周年优惠券，应该会在结帐节点分解中出现。而打印分单，会在点菜节点中分解。而准备儿童座椅应该是接待入座环节。
顶层流程图分解出来的关键节点未必都会细化分解下去，生成二级以及三级的流程图。这要看该节点涉及到的“活动”以及“角色”是否复杂。

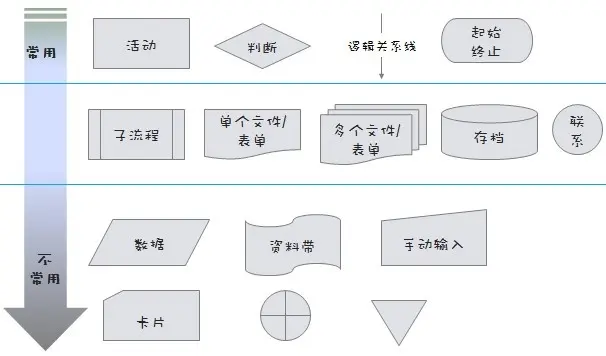

（2）流程图的常用图示

常用的就是前两行的“活动”，“判断”，“逻辑关系线”，“起始与终止”，以及第二行的“子流程”，和“文件/表单”。如果你不是符号控，我建议这几个就足够了。

其中，“子流程”此图示就是可以帮助你将流程分解得到的子流程能够串联起来，比如，当在”A流程”中涉及到进一步需要分解的”A1.1流程”时，就可以在”A流程”中用子流程符号代表“A1.1”。然后你的读者就会明白要想进一步了解”A1.1″应该参考另外一个流程图。

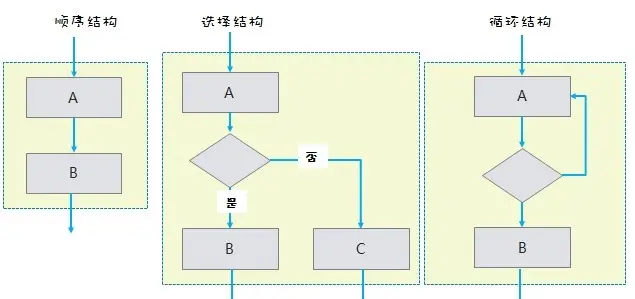

流程图的常用结构：

（3）泳道图精要

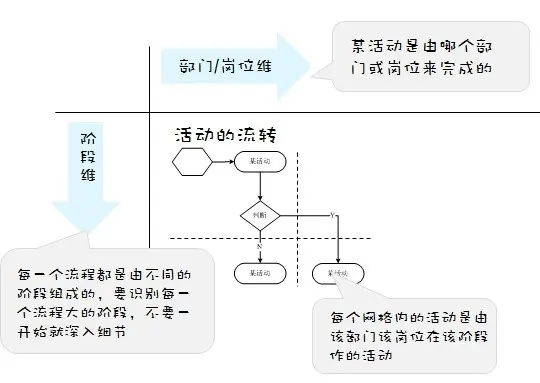

2大维度：一般泳道图的横向会作为部门或岗位维，当然也有例外，如上述案例中就是横的泳道。而纵向则做为阶段维——时间是从上到下发展的。如果复杂的泳道图，在任务分解上可以在阶段维里做一些划分，比如“采购”，“生产”，“销售”，”配送”等。
活动流转：活动就像一个游泳员一样，游到不同的泳道中去执行任务。

（4）Do vs Donnot 业务流程图的注意事项！

DO：

让涉众参与，不要闭门造车：业务流程图包含了你图上的各个参与角色代表，与他们适时确认事情的原本流程，禁止自己YY。
恰当的层次分解，不要将所有都铺到一张图上：如上所示。
逐渐深入，先抓枝干：切忌胡子眉毛一把抓。
流程一定有开始和结束：切忌交付出来的流程图，让读者还来问你：流程的开始点是什么？用清晰的代表开始和结束的符号来完成第一步和最后一步。
编号，编号，编号：这是让沟通效率更高的优化措施。当你有了编号系统，相当于对你的流程图都赋予了唯一识别身份证号。这比中文名称更有效。比如当我们完成了业务流程图后，负责业务流程规则审核和优化的部门能够清楚在邮件里传达：H5.1流程优化，大家就更明确指的是什么。
